ELF文件概述
前置
文件在磁盘上其实只有两种本质形态：文本文件和二进制文件。
- 文本文件：里面存的是人能直接读懂的字符，比如
.txt、.c源码、.md。拿记事本打开，看到的是一行行文字。 - 二进制文件：里面存的不是字符，而是机器直接能懂的 0 和 1（以及被组织成各种结构的原始数据）。拿记事本打开，看到的是一堆乱码
^@、�之类，因为那些字节根本不是给人看的。

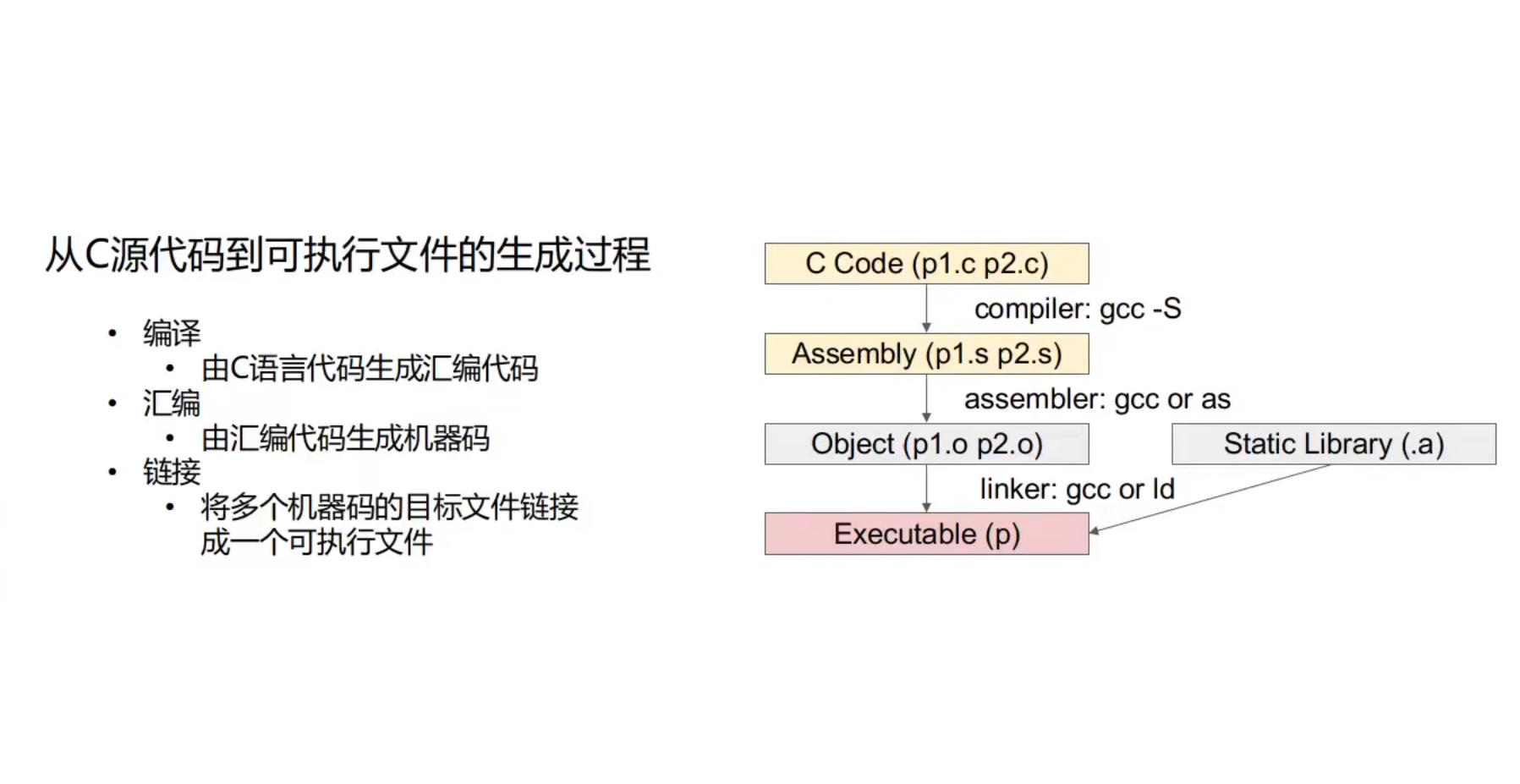

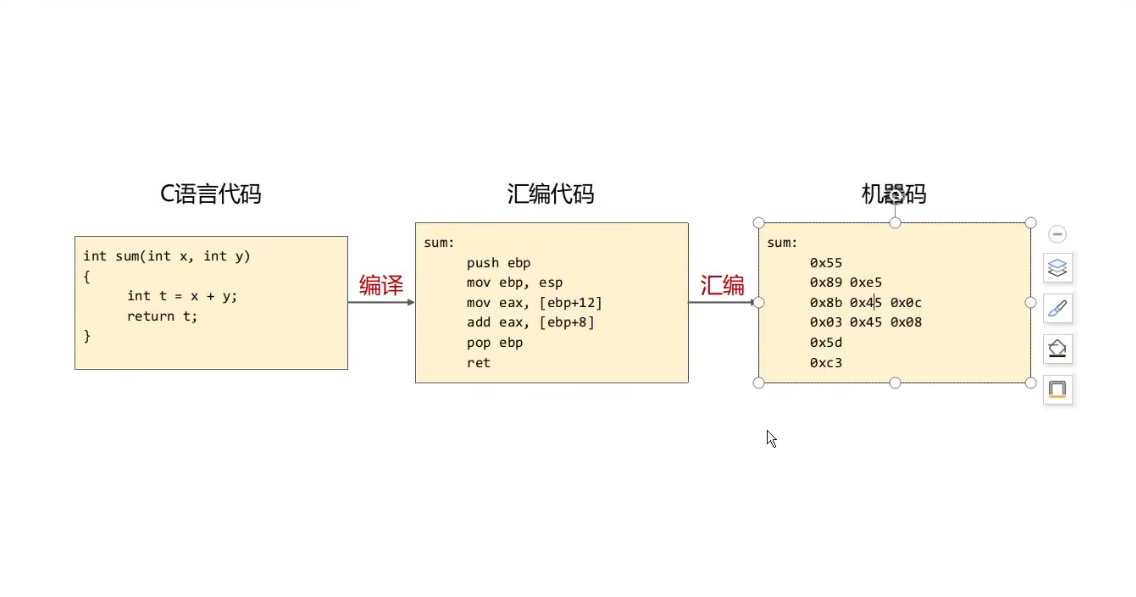

一个 C 程序从源码到能运行，要经历几个阶段：
- 编译：把写的
main.c这种文字源码，翻译成机器指令。这一步的产物是目标文件 .o（也叫 object file）。此时这个.o还不能直接运行，因为它里面可能还欠着账——比如调用了printf，但printf的实现不在文件里，机器不知道它到底在哪。 - 链接：把一堆
.o文件（以及库）拼到一起，把那些”欠账”（未解决的符号引用）一一对上号，最后得到一个可执行文件，才能真正跑起来。
编译 = 把每个工人各自的零件图纸加工成零件；链接 = 把所有零件组装成一台能转动的机器。ELF 的”可重定位文件”对应的就是”零件”（.o），”可执行文件”对应的就是”组装好的整机”。
共享库（shared library）
就是”一个程序副本、多个程序一起用”的库。好处是省内存、省磁盘，还能独立升级库而不必重新编译所有程序。Linux 下对应 .so 文件，Windows 下对应 .dll。
ELF文件是什么
ELF的全称是Executable and Linkable Forma(可执行可链接格式)， 是Linux 和 Unix-like 系统中最核心的二进制文件格式，用于可执行程序、目标文件、共享库和核心转储文件
ELF的文件格式主要有4种
可重定向文件(Relocatable File)
包含代码和数据，用来被链接成可执行文件或共享目标文件，里面的代码数据还没被安排到最终的、固定的内存地址上，所以可重定向。.o文件在还没链接之前，不知道自己最终会被拼到整机的哪个位置，所以它内部很多地址只能用“占位符”表示。
**用法：**假设有个foo.c，想把它编译成目标文件（不链接），命令是：
1 | |
-c表示“只编译，不链接”。得到的foo.o就是一个可重定向文件。可以用工具查看他确实是ELF格式：
1 | |
这个foo.o现在不能直接运行，如果想确认它的类型，用readelf：
1 | |
file、readelf 是查看文件格式的工具

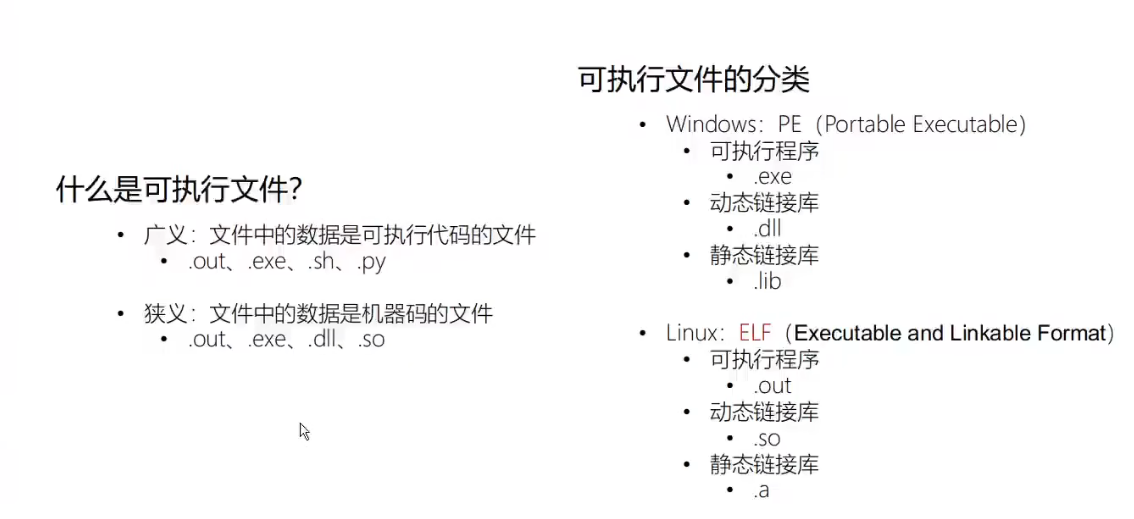

可执行文件(Executable File)
可直接运行的程序，包含代码、数据、入口点地址等
这个最好理解，就是在终端里敲 ./a.out、ls、cat 能直接跑起来的东西
三个关键组成：
- 代码：翻译好的机器指令，CPU 直接执行。
- 数据：程序要用到的变量、常量（比如全局变量、字符串字面量）。
- 入口点地址：就是操作系统加载后 CPU 从哪开始执行。这是可执行文件和可重定位文件的一个关键区别——可执行文件必须有确定的入口点，而可重定位文件没有（因为它还没拼装完）。
用法：
1 | |
用工具查看类型
1 | |
或者看入口点地址：
1 | |
共享目标文件(Share Object File)
包含可链接的代码和数据，主要有两个作用：
1）与其他可重定向文件或共享目标文件链接生成可执行文件；
2）动态连接器在运行时加载动态库文件，如：动态链接库(.so)
**共享：**一份代码，多个程序同时用，而不是每个程序都自带一份拷贝——省磁盘、省内存、库可以独立升级
作用1：链接时用
生成可执行文件时，连接器可以把某个.so作为输入，和.o文件一起链接，产出可执行文件。这是“静态意义上的参与构建”
作用 2：运行时用（Executable）
这是 .so 更常见的用法。可执行文件里并没有把库代码拷进去，它只记录了一句”我运行时需要用到某个 .so“。等程序真正跑起来时，由**动态连接器（dynamic linker/loader，Linux 下叫 ld.so）**负责把这个 .so 从磁盘加载进内存，接到程序上。
用法：
查看一个可执行文件依赖哪些共享库：
1 | |
查看 .so 自身的类型：
1 | |
一个小细节：可执行文件和共享目标文件在 readelf 里看到的 Type 分别是 EXEC 和 DYN。现代 Linux 上很多可执行文件（PIE，位置无关可执行文件）也会显示成 DYN。
核心转储文件：
当程序意外崩溃时，用于调试分析的内存镜像，如：core-dump文件，程序崩溃瞬间的”内存快照”
“内存镜像” ：就是程序崩溃那一刻，它占用的整块内存被原样保存下来，包括当时的代码、数据、调用栈（函数调用层级）、寄存器值等，供事后分析”当时到底发生了什么”
用法：
Linux 上 core dump 默认可能被关闭或限制，可以这样开启：
1 | |
然后让一个会崩溃的程序运行，崩溃后会生成一个叫 core（或 core.xxx）的文件。用 file 看它：
1 | |
调试时配合调试器 gdb：
1 | |
core dump 是信息泄露的常见来源之一。程序崩溃时，core 文件里可能残留敏感数据（密码、密钥、内存中的明文），如果 core 文件权限没设好，或者被攻击者拿到，就能从里面挖出秘密。所以生产环境通常关闭 core dump，或严格限制其权限。

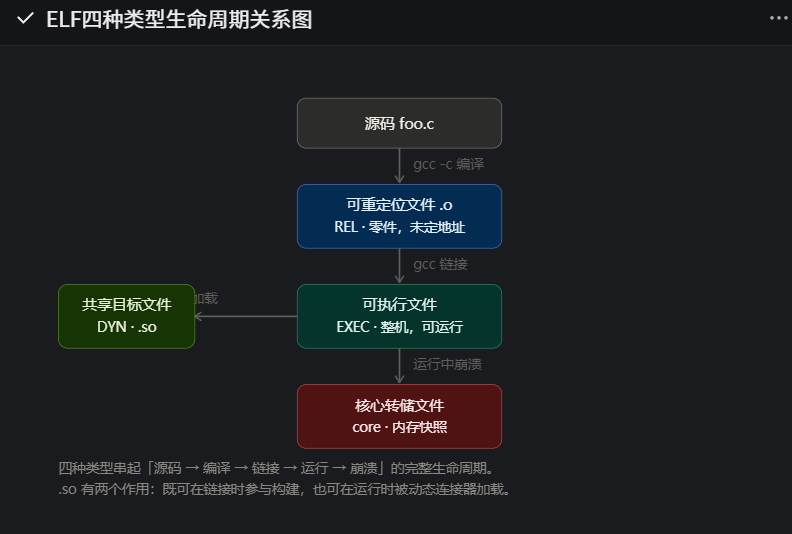

四种类型的关系
这四种 ELF 文件不是孤立的，它们串起了程序”从源码到运行再到崩溃”的完整生命周期。用一张图收束：
图中能看到一条主链条：源码 → 可重定位文件 → 可执行文件 → 核心转储文件，而共享目标文件从侧面接入可执行文件（既在链接时、也在运行时）。
| ELF 类型 | readelf 的 Type | 常见后缀 |
|---|---|---|
| 可重定位文件 | REL | .o、.a |
| 可执行文件 | EXEC | 无（如 a.out） |
| 共享目标文件 | DYN | .so |
| 核心转储文件 | CORE | core |

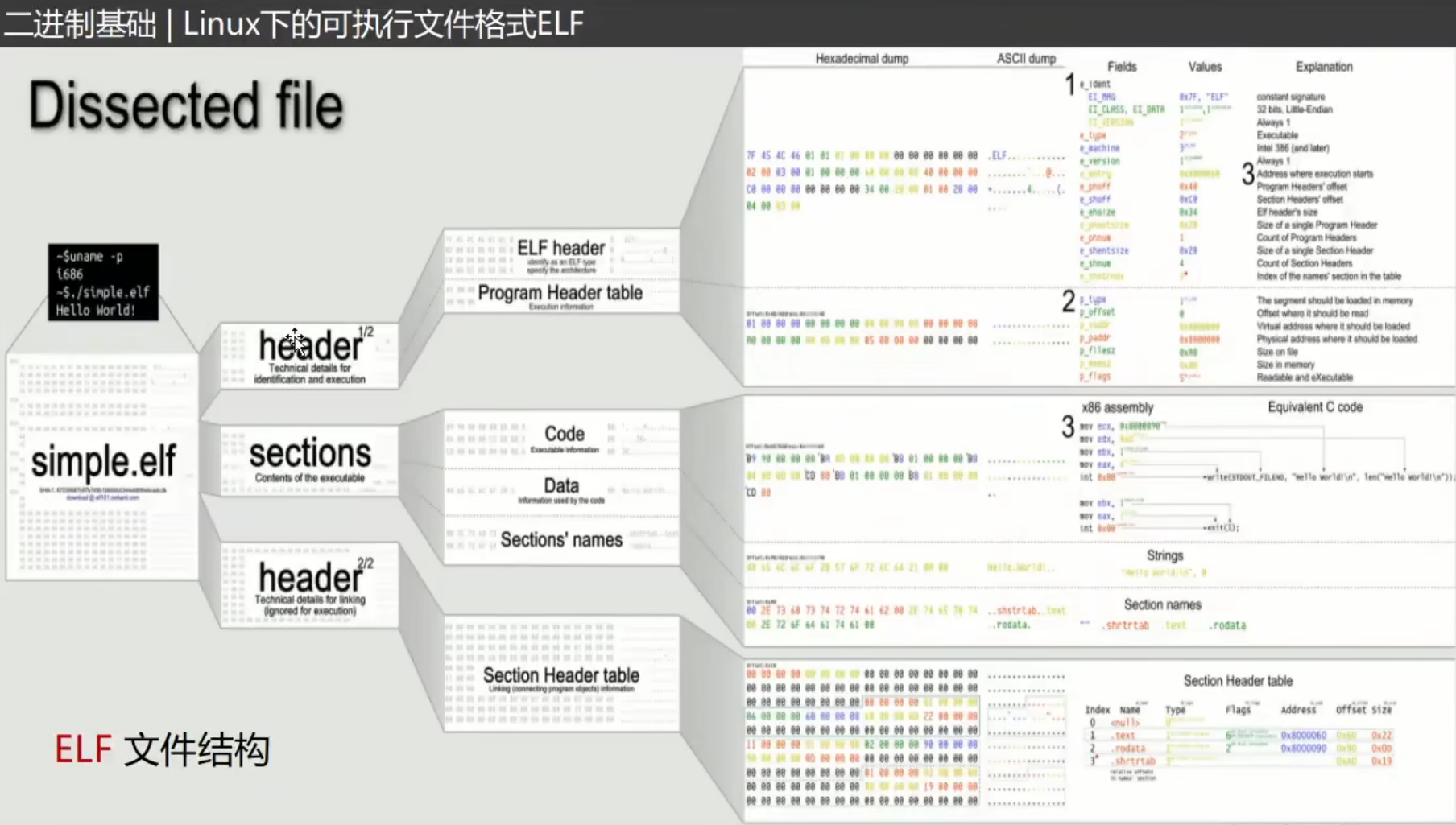

ELF文件里有什么
前置
节（Section）与段（Segment）
- 节：链接器视角的细粒度划分，把文件里同性质的内容（代码、已初始化数据、未初始化数据……）各归各的”房间”。
- 段：加载器视角的粗粒度划分，把若干节打包成”一整层楼”，按整块内存统一管理。
内存权限（R / W / X）
内存的一块区域可以有三种权限：R（可读 read）、W（可写 write）、X（可执行 execute）。这是 CPU 硬件层面强制的——代码写了也没用，访问违规内存会直接被系统杀死（以后常见的”段错误”就是这么来的）
C 语言里的四种变量——理解后面变量”住哪”的关键
- 全局变量：定义在函数外面，整个程序都能访问。编译时就分配好位置。
- 静态变量（static）：加了
static的变量，”只在本文件（或本函数）内可见”，但存储方式和全局变量完全一样——都是编译时就定好的。static改变的是”谁能看见它”，不是”它住在哪”。 - 局部变量：函数内部定义，函数运行到那行才诞生，函数一返回就消失，住在一个叫栈（运行时自动分配的临时内存区）的地方。
- 初始化 vs 未初始化：定义时就给了值（
int a = 5;）叫初始化；没给值（int a;）叫未初始化。
四个最常见的节名
| 节名 | 装什么 | 权限 |
|---|---|---|
.text |
代码（机器指令） | 可读、可执行 |
.data |
已初始化的可写数据 | 可读、可写 |
.bss |
未初始化的可写数据 | 可读、可写 |
.rodata |
只读数据（字符串字面量等） | 只读 |

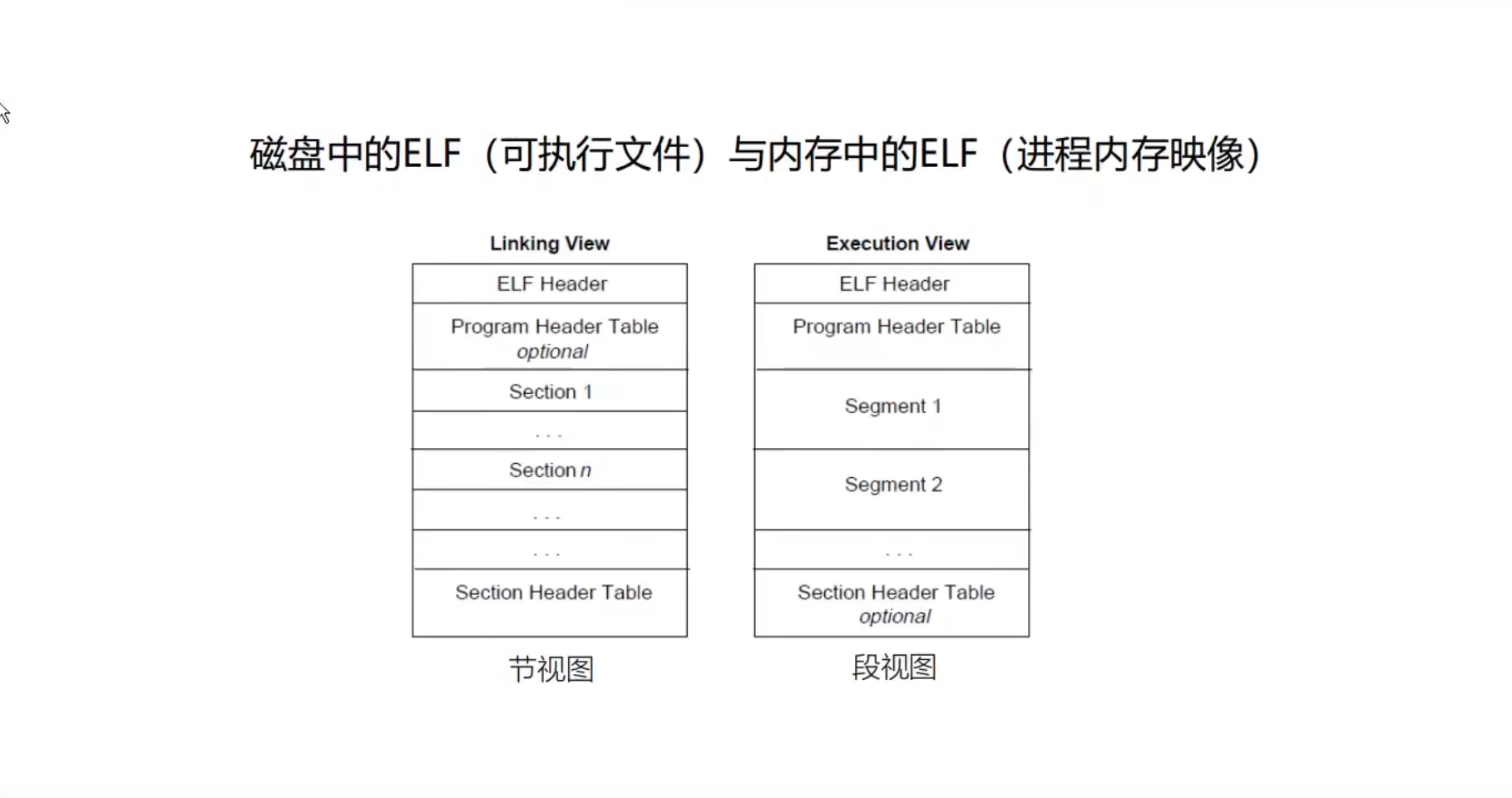

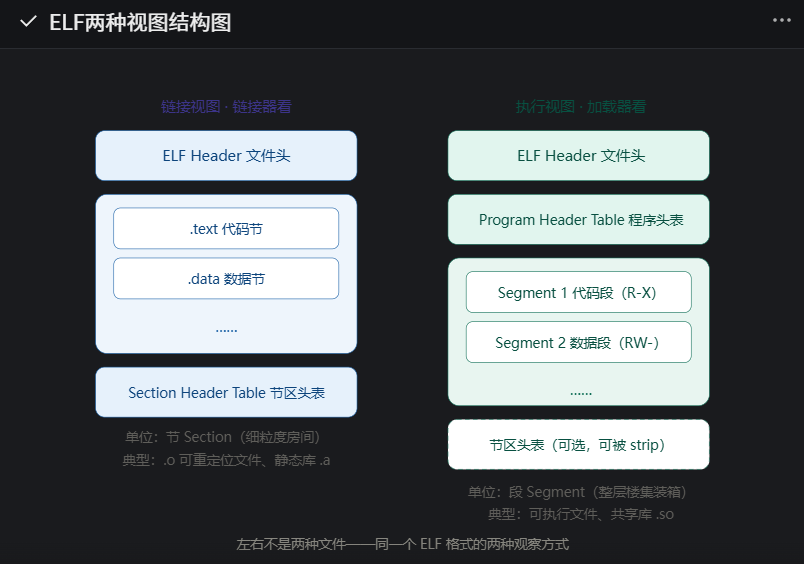

ELF根据文件格式的不同可分为两种视图
不是存在”两种 ELF 文件”，而是同一套 ELF 格式有两种视图，节和段不是两套内容，而是同一份内容的两种打包粒度。
链接视图
由 ELF 文件头、节、节区头表组成，以 Section 为单位，一般是可重定位的目标文件。
三个组成部分，从上到下：
- ELF 文件头：整个文件的“身份证 + 总目录”，永远在最开头。
- 节（Section）：中间一大块，被切成一个个小房间——
.text代码一间、.data数据一间……各归各。 - 节区头表（Section Header Table）：一份“房间清单”，每一项描述一个节：叫什么名、什么类型、在文件的第几个字节、多长、有什么属性。没有这张清单，链接器进楼就是两眼一抹黑。
为什么链接器要细粒度？ 因为链接器的工作是“拼装 + 对账”：从几十个 .o 里挑出需要的节拼到一起、把符号引用一一对上。房间分得越细，拼装取舍越灵活。这正好呼应上次：可重定位文件（.o）和静态库（.a）就是这个视图的主角——它们是待拼装的“零件”。
执行视图
由 ELF 文件头、程序头表、段和节区头表（可通过 strip 等操作去除）组成，以 Segment 为单位，一般是执行文件或共享库。
- ELF 文件头：同样在最开头（两种视图共用同一个文件头）。
- 程序头表（Program Header Table）：加载器专用的“装箱单”，每一项描述一个段：从文件哪里搬、搬到内存哪个地址、多大、什么权限（R/W/X）。
- 段（Segment）：把若干权限相同的节打包成一大块。典型如“代码段”（把
.text等装一起，权限 R-X）和“数据段”（把.data、.bss等装一起，权限 RW-）。 - 节区头表（可选）：这一项对运行不是必需的。
关于“可通过 strip 去除”这句，补充一个细节：传统上 strip 工具主要剪掉的是符号表和调试信息，节区头表还在；较新版本的 strip/objcopy 默认连节区头表也一并移除。无论哪种情况，程序照样能正常加载运行——因为加载器只认程序头表，根本不看节区头表。剪掉损失的是“给人看、给工具看”的信息。

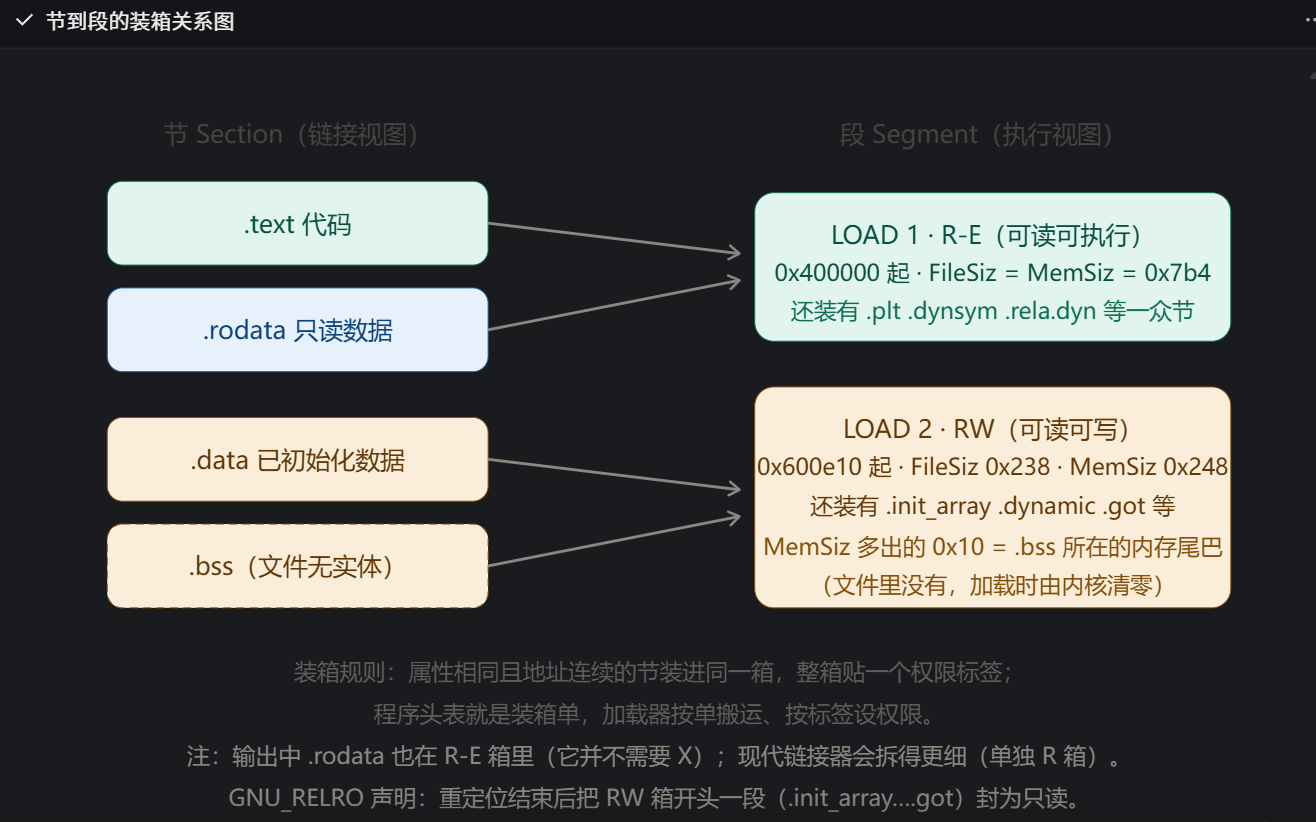

怎么一会是节，一会是段
它们是同一份内容的两种组织粒度，服务两个不同的角色：
| 节 Section | 段 Segment | |
|---|---|---|
| 给谁看 | 链接器 | 加载器 |
| 粒度 | 细（每个房间） | 粗（整层整层） |
| 划分依据 | 内容性质（代码/数据/只读数据） | 内存权限（可读/可写/可执行） |
| 出现阶段 | 编译后就有 | 链接后才形成 |
两者的桥梁是程序头表：它把“哪些节装进哪个段”的映射关系记录下来。
机器层面，一个典型的段表项记录着：类型（LOAD = 需要装载）、在文件中的偏移、装到内存的虚拟地址、文件中占多大（p_filesz）、内存中占多大（p_memsz）、读写执行权限。
文件头里有什么？
文件头固定在文件最开头，主要内容包括：
- 魔数（magic）：最开头 4 个字节，固定为
7F 45 4C 46（即0x7F+"ELF"）。作用是“验明正身”——操作系统和工具一看这 4 个字节就知道“这是个 ELF”。 - 类别（class）：32 位还是 64 位。
- 字节序（endianness）：多字节数字在内存里“先放高位还是低位”。大端 = 像正常书写数字先写千位；小端 = 先写个位（x86 用小端）。
- 类型（Type）：就是上次
readelf看到的REL / EXEC / DYN / CORE——上次那张四种类型的速查表，落点就在文件头这个字段里。 - 机器架构：x86-64、ARM 等。
- 入口点地址（Entry point）：启动开关位置
- 两张表的位置和大小：程序头表在文件第几字节、有几项；节区头表在第几字节、有几项。所以文件头像“总目录页”，告诉你两份“分目录”各在书的第几页。

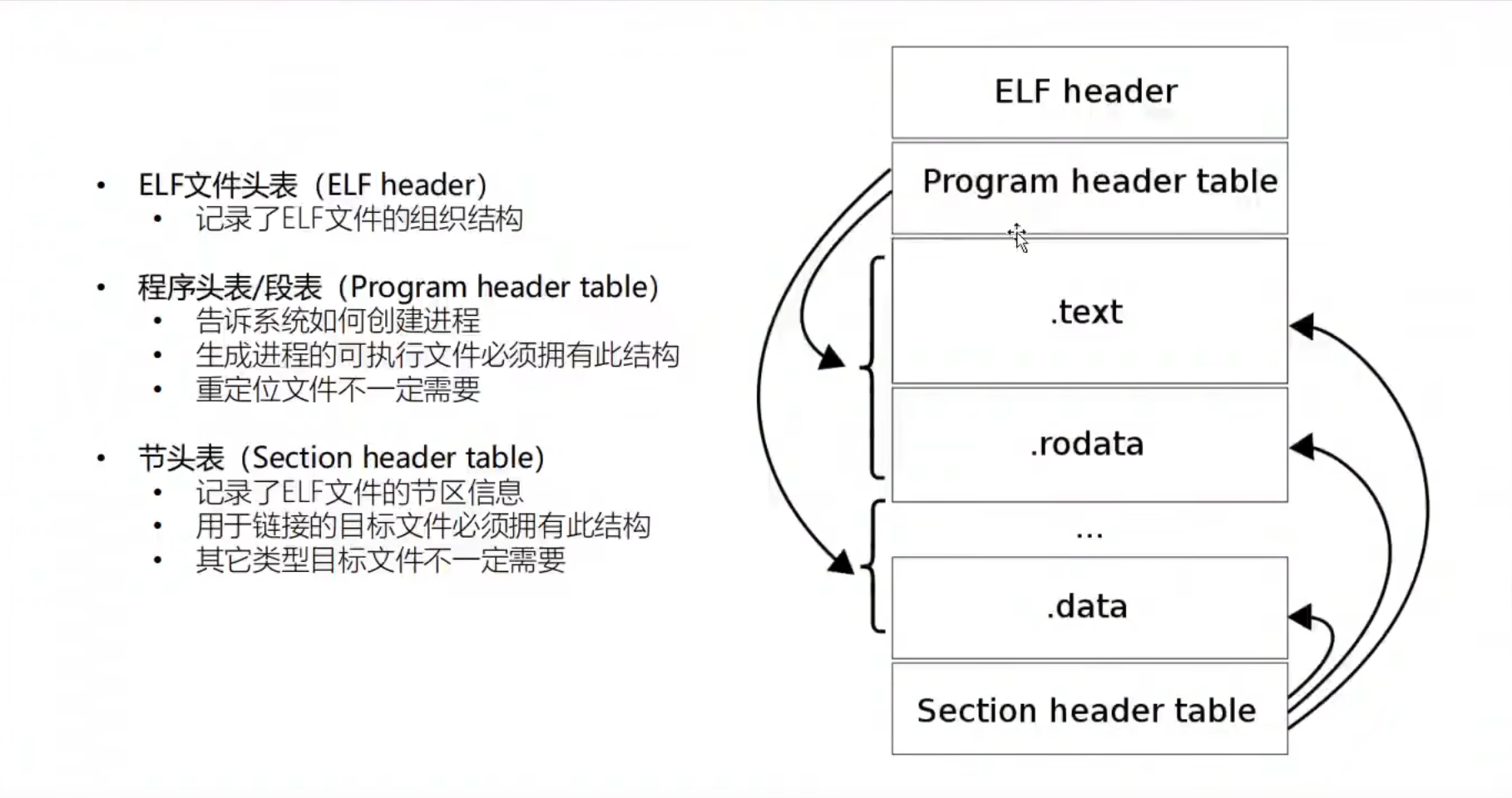

两个头表各有什么作用？
- 节区头表 = 链接器的“货架清单”：描述每个节的名称、类型、位置、大小、属性。链接器靠它找零件。
- 程序头表 = 加载器的“装箱单”：描述每个段从文件哪里来、到内存哪里去、什么权限。加载器靠它布置内存。
对应的完整加载流程一句话：加载器读程序头表 → 按表项把各段搬进内存 → 给内存贴上 R/W/X 权限标签 → 把 .bss 对应的内存清零 → 跳到入口点开始执行。
由此还能推出一个规律：.o 文件只有节区头表、没有程序头表（零件还没到“搬进内存”那一步，不需要装箱单）；可执行文件和 .so 两张表都有；core dump 文件主要按段记录内存快照。
ELF文件头
前置
1. 数据结构（struct）
先补一个最底层、材料通篇都在用的概念。C 语言里的 struct（结构体）是“把一组相关数据打包成一个整体”的语法。比如把“姓名、年龄、电话”打包成一个“人”结构。ELF 的每个组成部分——文件头、节区头表项——都是用一个 struct 来定义的，struct 里一个个字段（成员）就是这一条条信息。
2. typedef
它是 C 语言里“给类型起别名”的关键字。比如 typedef uint32_t Elf32_Word; 的意思是：“从今以后，Elf32_Word 就是 uint32_t 的另一个名字”。为什么费这劲？为了跨平台可读——uint32_t 谁都知道是“32 位无符号整数”，但看不出它在这一行是用来干嘛的；叫 Elf64_Addr 一眼就知道“这是 64 位 ELF 的地址类型”。起别名是为了让代码“自解释”。
3. 无符号 / 有符号整数，以及固定宽度类型
- 有符号（signed）：能表示负数，如
int32_t范围约 ±21 亿。 - 无符号（unsigned）：只表示非负数，同样 4 字节但范围是 0 ~ 42 亿。
uint16_t / uint32_t / uint64_t 就是宽度固定的整数类型——uint16_t 恒为 2 字节、uint32_t 恒为 4 字节、uint64_t 恒为 8 字节。这和普通 int 不同：int 在不同平台可能是 2 或 4 字节，而带 _t 的类型在任何平台宽度都一样。这正是材料说“确保跨平台一致性”的意思——文件格式必须精确定死每个字段占几字节，换台机器读才不会错位。
4. 字节序（endianness）
内存里一个多字节数字，字节有“先放高位”还是“先放低位”两种排法：
- 小端（little-endian）：低字节在前。比如整数
0x12345678（4 字节）在内存里存成78 56 34 12。x86 就是小端。 - 大端（big-endian）：高字节在前，存成
12 34 56 78。
写数字“一千二百三十四”，大端是正常写法从左到右 1234；小端像从个位倒着写 4321。文件头必须声明自己是哪种，否则读文件的人把字节顺序搞反，所有数字全错。
5. 魔数（magic number）
文件最开头几个固定字节，用来“验明身份”。就像身份证照片——机器先看它判断“这是 ELF”。ELF 的魔数是 7F 45 4C 46（即 0x7F + 字母 E L F 的 ASCII 码）。
6. 偏移（offset）
“距离文件开头的第几个字节”。文件被看成一串从 0 开始编号的字节，偏移 64 就是“从第 64 字节开始”。文件头里那些 e_phoff、e_shoff，本质都是“某张表在这串字节的哪个位置”的定位坐标。
7. ABI（Application Binary Interface，应用二进制接口）
程序二进制层面与操作系统、硬件“打交道的一套约定”。可以把它理解成“二进制世界的接口规范”——程序已经编译成机器码后，靠这套约定让系统知道怎么调用它、它遵循什么规矩。
elf.h的类型定义
凭什么保证同一个 ELF 文件在任何机器上读出来都不错位？
答案就两个字：定宽。把“16 位、32 位、64 位”以及“有符号、无符号”全部用固定宽度的类型钉死，并起成有语义的名字。
按用途分四组来看（都是 32 位版 Elf32_* 和 64 位版 Elf64_* 一一对应）：
- Half（半字） = 16 位，
uint16_t。用来存“版本号、节区索引”这类小整数。 - Word（字）/ Sword（有符号字） = 32 位。
Word无符号、Sword有符号，存普通计数。 - Xword / Sxword（扩展字） = 64 位，
uint64_t/int64_t。存“大小、长度”这类可能很大的值。 - Addr / Off = 地址、文件偏移。关键点：
Elf32_Addr是uint32_t（32 位地址），Elf64_Addr是uint64_t（64 位地址）——这正是 32 位与 64 位 ELF 最本质的差别。
所以：“64 位和 32 位的关键区别在于地址和偏移大小的差异”。32 位系统内存地址最多 4 字节（能表示约 4GB），64 位系统地址 8 字节（天文数字）。所以凡是“地址”“偏移”字段，32 位版用 4 字节、64 位版用 8 字节，其余结构逻辑完全一致。这也解释了为什么材料选择“以 64 位为准讲”——结构一样，只有字段宽度翻倍。
文件头
字段名里的 e_ 前缀就是 “ELF” 的 e
e_ident[16]——身份标识（16字节）
这是最特殊的一个字段，它不是一个整数，而是16 个字节的数组，头 4 字节就是魔数。
| 字节 | 值 | 含义 |
|---|---|---|
| 0–3 | 7F 45 4C 46 |
魔数：0x7F + E L F |
| 4 | 02 |
文件类别：1=32 位，2=64 位 |
| 5 | 01 |
字节序：1=小端，2=大端 |
| 6 | 01 |
ELF 标识版本，当前为 1 |
| 7 | 00 |
OS ABI：0=System V |
| 8 | 00 |
ABI 版本 |
| 9–15 | 全 00 |
填充字节，保留待用 |
e_type——文件类型（2字节）
就是那张四种类型速查表的落点：
| 宏名 | 值 | 含义 |
|---|---|---|
| ET_REL | 0x0001 | 可重定位文件（.o/.a） |
| ET_EXEC | 0x0002 | 可执行文件 |
| ET_DYN | 0x0003 | 共享目标文件（.so） |
| ET_CORE | 0x0004 | 核心转储文件 |
e_machine —— 目标架构（2 字节）：EM_X86_64 = 0x003E（x86-64），EM_ARM = 0x0040（ARM）。
e_version —— 格式版本（4 字节）：当前恒为 1（EV_CURRENT）。
e_entry —— 入口点虚拟地址（8 字节）：程序开始执行的地址。注意关键区别：目标文件里恒为 0（还没链接、没确定地址）；可执行文件里是真实地址（如 0x400430）。
e_phoff —— 程序头表偏移（8 字节）：程序头表在文件里的位置。材料说“紧接 ELF 头之后，本例为 64”——因为 ELF 头正好 64 字节。目标文件没有程序头表，恒为 0。
e_shoff —— 节区头表偏移（8 字节）：节区头表的位置。.o 里是 1304（0x518），可执行文件里是 6848。
e_flags —— 处理器特定标记（4 字节）：与具体 CPU 有关，x86 上通常为 0。
e_ehsize —— ELF 头大小（2 字节）：64 位固定 64 字节。
e_phentsize —— 程序头表每项大小（2 字节）：64 位固定 56 字节。
e_phnum —— 程序头表项数（2 字节）：.o 为 0，可执行文件为 9。
e_shentsize —— 节区头表每项大小（2 字节）：64 位固定 64 字节。
e_shnum —— 节区头表项数（2 字节）：.o 有 14 项，可执行文件有 31 项。
e_shstrndx —— 节区名字符串表的索引（2 字节）：.o 里是 11，指向 .shstrtab 这个节。这个字段等下讲节区头表时会用上，是关键桥梁。
节区头表（Elf64_Shdr）
文件头里的 e_shoff 指向节区头表；这张表是一个数组，每个元素是一个 Elf64_Shdr，描述一个节。
sh_name（4 字节）—— 节区名索引
注意：这里存的是数字，不是字符串。这个数字是“在 .shstrtab（节区名字符串表）里的下标”。所有节的名字集中存在一个字符串表里，这里只记“第几个”。这跟文件头里的 e_shstrndx（指向 .shstrtab）串起来了：e_shstrndx 告诉你去哪找名字库，sh_name 告诉你在名字库里取第几个。
sh_type（4 字节）—— 节区类型，最常用的几个：
SHT_PROGBITS：程序内容（代码.text、数据.data、只读数据.rodata都是它）。SHT_NOBITS：不占文件空间的节——就是.bssSHT_SYMTAB/SHT_DYNSYM：符号表（静态/动态）。SHT_STRTAB：字符串表。SHT_RELA/SHT_REL：重定位表（链接时“对账”用的，RELA带 addend，REL不带）。SHT_DYNAMIC：动态链接信息。
sh_flags（8 字节）—— 节区属性标志，三个最重要的：
SHF_WRITE（W）：可写。SHF_ALLOC（A）：要加载进内存分配空间。SHF_EXECINSTR（X）：包含可执行指令。
这就是上次那张“节权限表”的底层来源——.text 是 AX（可执行+分配），.data 是 WA（可写+分配），.rodata 是 A（只分配，不可写）。
sh_addr（8 字节）—— 节的虚拟地址：加载到内存后的地址。目标文件里全是 0——因为还没链接、地址未分配。
sh_offset（8 字节）—— 节内容在文件里的偏移。注意 .bss 的坑：它是 NOBITS，不占文件空间，所以这个值无实际意义。
sh_size（8 字节）—— 节大小。同样是 .bss：内存大小 > 0，但文件里占 0 字节。
sh_link / sh_info（各 4 字节）—— 链接辅助信息：只在“与链接相关”的节（重定位表、符号表）里有意义，其他节忽略。重定位表要靠它指向“对哪张符号表对账”。
sh_addralign（8 字节）—— 对齐要求：节地址必须是几的倍数。代码节常对齐到 16 字节（性能相关）。
sh_entsize（8 字节）—— 条目大小：只对“表型节”有意义，比如符号表每个条目固定大小，这里记“每个条目几字节”。
节
前置知识
寄存器（register）
CPU 芯片内部自带的“随身小抽屉”——数量极少（十几个）、速度极快的存储格。CPU 做任何计算，数据都得先搬进寄存器。x86-64 常见的：
%rax：万能搬运工，函数返回值也放这；%rdi、%rsi：传参数用——约定第 1 个参数放 rdi、第 2 个放 rsi；%rsp：栈顶指针；%rbp：当前函数栈帧基准。
写法上 %rax 是 64 位、%eax 是它低 32 位那截（同一抽屉的半格）。前面带 % 是 AT&T 汇编语法的习惯。
栈（stack）
栈是程序运行时自动伸缩的一块内存区，专管“函数的临时开销”：局部变量、函数调用返回地址都放这。函数被调用就“压入”一块新空间（栈帧），函数返回就“弹出”销毁。
汇编语言与反汇编（disassembly）
- 汇编语言：机器指令的“人话版”——每条机器指令用一个助记符表示（
mov= 搬运、push= 压栈、call= 调用函数、ret= 返回）。机器码55人看不懂，push %rbp人能看懂。 - 反汇编：把二进制机器码逆向翻译回汇编的过程。干这活的工具就是
objdump -d。
objdump 输出的三列怎么读
1 | |
4e:—— 这条指令在 .text 节内的偏移（第几字节）；55—— 机器码（真实存在文件里的字节）；push %rbp—— 汇编助记符（翻译给人看的）；- 行尾
#注释是 objdump 额外标注的信息。
符号（symbol）
符号就是程序里一个“有名字的东西”的登记条目：一个函数、一个全局变量、一个文件名，都是一个符号。符号表就是这些条目的户口册——记着“叫什么名、住哪个节、多大、给谁看”。
重定位（relocation）
.o 是“零件”，里面地址都是占位符（用 0 先占着位置）。
重定位 = 链接时把占位符替换成真实地址的过程。而重定位表，就是一张“补丁清单”：登记着“文件里哪个位置是个占位符、该用哪个符号的地址去填”。上一节章的 .data 里 const_str 全 0、.text 里 call 后面全 0，全靠它来补。
‘\0’ 与 C 字符串
C 语言里字符串没有“长度前缀”，而是以一个值为 0 的字节 ‘\0’（空字符）作为结束标志。所以存 "ELF Example" 实际要 12 个字节：11 个字符 + 1 个 '\0'。字符串表里“读到 '\0' 为止”就是这个名字的结尾。
nm 与 grep
nm：把文件的符号表整体打印出来的工具（readelf -s 的近亲）。grep：文本搜索工具，从输入里筛出包含指定内容的行；-E表示用扩展正则（'00601028|00601030'里的|是“或”——筛出含这两个地址之一的行）。
.text 节区：代码住的地方
节区类型 SHT_PROGBITS，标记 SHF_ALLOC + SHF_EXECINSTR，属性为只读。
和之前的节区表对上：.text 那行 Flg 是 AX——A（要装载进内存）+ X（含可执行指令），没有 W（可写），所以只读。这就是“代码区不许改”在节层面的落实。
1 | |
myPrint 里的模式：
1 | |
三个 0x0 就是重定位的现场：取 const_str、取 g_initVar、调 printf，在 .o 阶段都不知道真实地址，全用 0 占着，等链接器按重定位表补。这就是上节“重定位”概念在代码里的样子。
开头结尾的固定套路：
1 | |
main 里的一条关键指令：
1 | |
tmp_var 不在文件的数据节里，文件里只有‘创建它的指令’，变量运行时才诞生在栈上——movl $0xa,-0x4(%rbp) 这条指令就是那个“创建指令”本尊：0xa 就是十进制 10，目标是栈上 rbp-4 的位置。
.data节区：逐字节看小端序
存储已初始化的全局变量和静态变量，类型 SHT_PROGBITS，标志 SHF_ALLOC + SHF_WRITE（WA，可读写）。
通过readelf工具查看目标为文件elfExample.o的.data节区的内容：
$ readelf -x .data elfExample.o
Hex dump of section '.data':
NOTE: This section has relocations against it, but these have NOT been applied to this dump.
0x00000000 00000000 00000000 00040000 08000000 ................
readelf -x 输出的格式：第一列 0x00000000 是节内偏移，中间是原始字节的十六进制，右边是 objdump 猜测的 ASCII 对照。开头那行 NOTE: This section has relocations against it... 意思是：“这个节里有重定位占位符，本输出显示的是原始文件内容，重定位还没做”——提醒看到的 0 不是真 0。

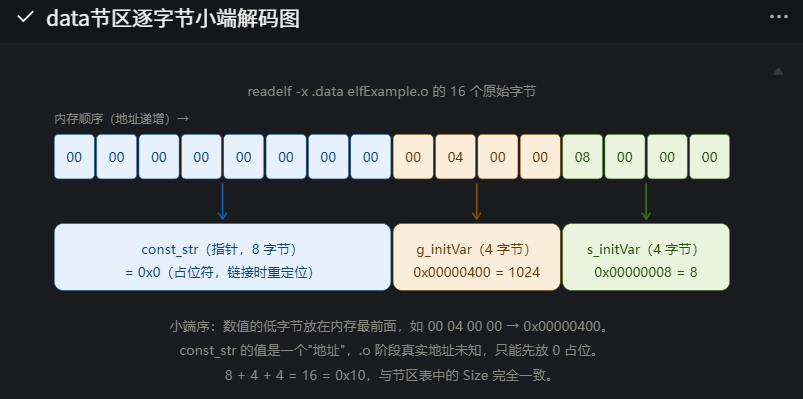

逐字节解码（小端序：数值的低字节放在内存最前面）。把这 16 个字节按变量分组还原：
可执行文件的 .data——重定位“前 vs 后”的：
1 | |
同一个变量，链接前是 0、链接后是真实地址 0x400624——这就是重定位表干的话。
另外链接后的 .data 开头多了 16 字节（__data_start 和 __dso_handle，均 0）：这不是源码里的变量，而是链接器自动塞进来的“标记符号”——前者标记数据段起点（给系统运行时用），后者是共享对象句柄（C++ 全局构造/析构机制要用）。可执行文件的 .data 比目标文件“胖”，就胖在这。
.rodata节区：手工解码字符串
存放只读数据：const 修饰的变量和字符串常量，属性 A（只装载，不可写）。
1 | |
45 4c 46 20 45 78 61 6d 70 6c 65 00 → E L F （空格） E x a m p l e '\0' —— 正是 "ELF Example" + 结尾的 '\0'，共 12 字节。
紧接着 63 6f 6e 73 ... 开拼 "const_str: %s\n" + '\0'。可以看到所有字符串背靠背紧密排布，中间只用一个 '\0' 隔开——节区内不留一点缝隙，这是编译器省空间的典型手法。三段格式串全在这，0x39 = 57 字节的总大小正好装下它们。
.bss节区
存放未初始化的或初始化为 0 的全局变量和静态变量。初始化为 0 的也放 .bss——因为 0 值不用存进文件，加载时统一清零即可，省文件空间。
1 | |
.bss 大小 0x4 = 4 字节，但 g_uninitVar + s_uninitVar 应该是 8 字节，这是为什么？——COMMON 符号。
COMMON 是怎么回事？ 用 objdump -x 的符号表（材料已给出）看：
1 | |
s_uninitVar是 static（局部符号），编译器直接安排进.bss，占 4 字节——这就是.bsssize=4 的来源。g_uninitVar是未初始化的全局符号，这个老式编译器没有立刻给它安排位置，只在符号表里登记了一个“预订”：类型*COM*（COMMON），大小 4 字节，注释“先记账，等最终链接成可执行文件时再统一分配空间”。
GCC 10（2020 年）起默认改为 -fno-common——未初始化全局变量直接放进 .bss，不再产生 COMMON 符号。所以在现代 GCC 上编译同样的代码，.bss 大小会是 8 字节，符号表里 g_uninitVar 的 Ndx 是 .bss 而不是 COM。
重定位表：补丁清单本身
.rela.text、.rela.data、.rela.eh_frame 的类型都是 SHT_RELA。链接器需要对目标文件某些部位进行重定位，如对 printf 的调用。
表本身怎么读：
- 重定位表也是一个节区，每个表项 = 一条补丁记录：“某节区内偏移 X 处是个占位符，用某符号（加上附加常数 addend）计算出的值来填”。
- Lk（sh_link）= 符号表的下标：告诉链接器“查哪本户口册”（本文件都是 12，即
.symtab）。 - Inf（sh_info）= 作用于哪个节区：
.rela.text的 Inf=1 → 修.text（节区下标 1）；.rela.data的 Inf=3 → 修.data。回看上节节区表：.text正是[1]、.data正是[3]，闭环。 - addend（附加数）：补丁值 = 符号地址 + addend 的一个附加常数。x86-64 的很多指令寻址方式要在“符号地址”基础上再加减一个偏移量，addend 就是把这个修正量直接写在补丁条目里。
字符串表：名字是怎么存的
字符串长度不固定，常见做法是把字符串集中存到一个表里，用偏移来引用，’\0’ 作为结束符。
为什么要这么绕？ 如果每个节区头直接内嵌名字字符串，头结构体的大小就没法固定（名字长短不一），定宽设计就崩了。集中存放后，每个头里只存一个定宽的 4 字节偏移数字，名字本体放在“字符串仓库”里。
ELF 里有两张字符串表，分工不同：
- .shstrtab：存节区名字（”.text”、”.data” 这些）；
- .strtab：存符号名字（”myPrint”、”g_initVar” 这些）。
两者类型都是 SHT_STRTAB，别混淆——谁用哪张，靠引用它的结构里的字段指定（节区头用 e_shstrndx 找 .shstrtab；符号表用 sh_link 找 .strtab，本文件里 .symtab 的 Lk=13 正指向 .strtab）。

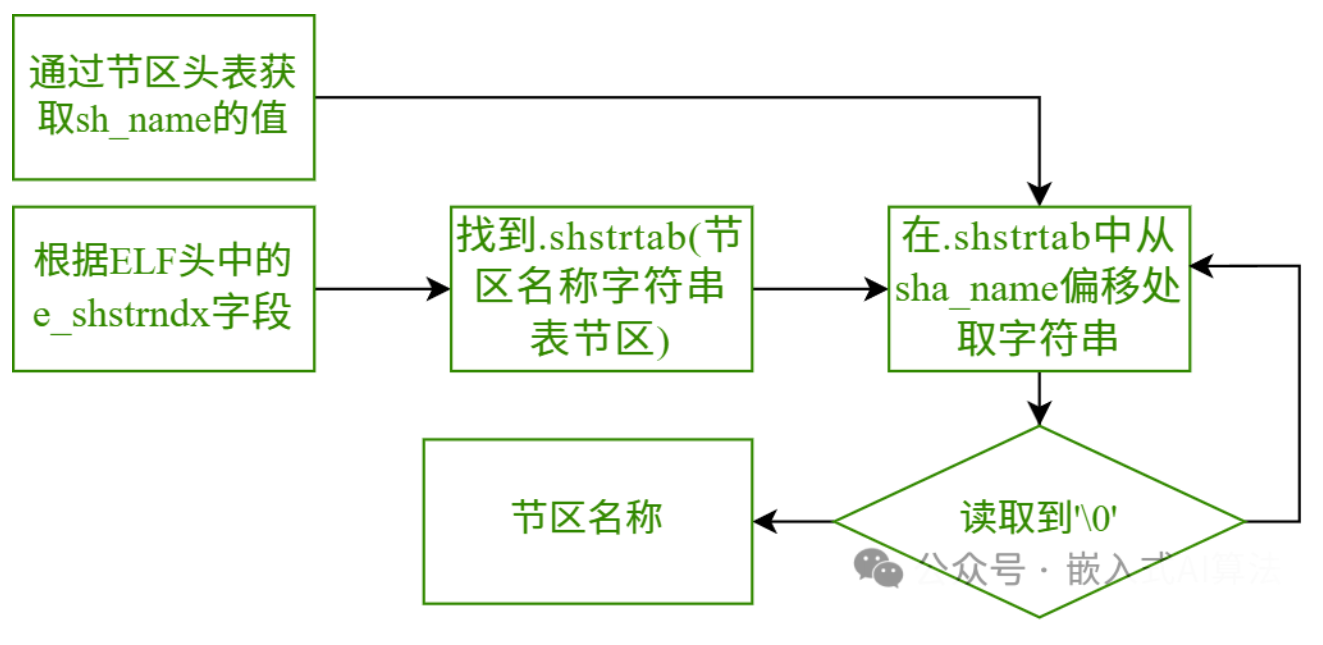

取名流程
节区头表取 sh_name → ELF 头的 e_shstrndx 找到 .shstrtab → 偏移定位 → 逐字节读到 '\0' → 得到名字。符号名的读取一模一样，只是仓库换成 .strtab、偏移来自符号表项的 st_name 字段
符号表：整个文件的“户口册”
作用：1）链接阶段把不同 .o 的符号引用和符号定义匹配起来；
2）调试器靠它把源码里的变量/函数映射到可执行文件的地址。
.symtab 与 .dynsym 的分工：前者是静态链接时用的全量户口册；后者是运行时动态链接用的精简册（只登记需要跨文件动态解析的符号），只存在于可执行文件和 .so 里。
readelf -s 输出逐列讲
1 | |
1 | |
- Num：条目编号。第 0 条永远是空占位（和节区表第 0 项同理）。
- Value：符号值。在
.o里是**“所在节内的偏移”；链接成可执行文件后才变成虚拟地址**。注意myPrintValue=0（.text 内偏移 0）、mainValue=0x4e——正好接在 myPrint 后面，又对上了。 - Size：符号大小（字节）。
myPrint78、main32、const_str8（64 位指针）、各 int 变量 4——全是实打实的账目。 - Type：符号类型——
FUNC函数、OBJECT数据对象（变量/数组）、FILE文件名、SECTION节区、NOTYPE无类型。 - Bind：绑定（可见性）——下面细讲。
- Vis：可见性，
DEFAULT是常态，暂不用管。 - Ndx：符号住在哪个节——数字 = 节区表下标；三个特殊值：
UND未定义（定义在别处）、COMCOMMON、ABS绝对值（不随重定位变化，如 FILE 符号）。 -
为什么有一堆 SECTION 符号？（那些 Name 为空的条目）它们是编译器生成的“节区代表”，作用是让重定位条目能引用“某个节”本身（比如“填入 .rodata 的基地址 + 偏移”）。平时看着没用，链接时是重要中介。
Bind 三种绑定
- LOCAL（局部）：文件外部看不见。
static变量全是 LOCAL - GLOBAL（全局）：对外可见，链接时可跨文件匹配。
- WEAK（弱符号）：可以被覆盖的“默认实现”。规则：链接时若同名符号既有 GLOBAL 又有 WEAK，GLOBAL 赢；只有多个 WEAK，随便挑一个不报错。用途：库给一个默认空实现，用户可自定义覆盖。
nm输出里data_start旁的W就是弱符号标记。
Elf64_Sym 结构体逐字段
- st_name（4 字节）：符号名在 .strtab 里的字节偏移——注意是符号名仓库，不是
.shstrtab，两者分工不同。 - st_info（1 字节）：打包了两个信息——低 4 位 = 类型（STT_FUNC/OBJECT/…），高 4 位 = 绑定（STB_LOCAL/GLOBAL/WEAK）。
- st_other（1 字节）：它的低 2 位实际定义了符号可见性（DEFAULT/HIDDEN/PROTECTED，控制符号是否导出到动态符号表），只是绝大多数符号取 DEFAULT（0），所以常见输出里它确实是 0——“常见为 0”和“未使用”是两回事。
- st_shndx（2 字节）：符号所在节区的下标，即 Ndx 列的来源；特殊值 UND/COM/ABS 也由它表达。
- st_value（8 字节）：符号值（
.o里是节内偏移，链接后是虚拟地址）。 - st_size（8 字节）：符号大小。
程序头表
前置
1. 物理地址与虚拟地址——为什么有两个地址列
输出里 VirtAddr 和 PhysAddr 并排出现，必须先分清：
- 物理地址（Physical Address）：内存条（RAM 硬件）上真实的、一个萝卜一个坑的存储单元编号。
- 虚拟地址（Virtual Address）：程序眼里的地址。操作系统给每个程序一个假象：“你独占一整条内存条，从 0 开始编号”。程序里写的、文件头里记的地址全是虚拟地址。CPU 执行时由硬件（MMU，内存管理单元）拿着一张“对照表”（页表）把虚拟地址翻译成物理地址。
为什么要多此一举？ 三个理由：① 每个程序都从固定地址开始编译，互不干扰——两个程序都用 0x400000 也没冲突，因为翻译后落在不同物理位置；② 安全：程序摸不到真实硬件布局，也看不见别的进程；③ 便于系统统一调度内存。
2. 内存页（page）——权限的“最小贴标签单位”
操作系统管理内存不是按字节管的，是按页管的：把内存切成固定大小的块（x86-64 常规页 4KB = 4096 字节），权限（R/W/X）只能整页整页地贴标签——一页之内不能“前半页可写、后半页只读”。
这就直接解释了两个现象：① 段的权限能被硬件强制，靠的就是“一个段整对齐到页，独占若干页，然后整页贴标签”；② 输出里 LOAD 段的 Align 是 200000——十六进制 0x200000 = 2MB，段与段之间按 2MB 大边界对齐，保证不同权限的段绝不会挤进同一个页里“串味”。
3. 动态链接器与 PT_INTERP
动态链接的程序运行时由“动态连接器”负责把 .so 加载进来。当时没说的是——程序自己会在文件里写明“我的连接器是谁”。这个信息就放在 INTERP 段里：一个路径字符串 /lib64/ld-linux-x86-64.so.2。内核加载程序时读到它，就先把这个连接器程序装进内存，把控制权先交给它，由它再去搬 libc 等库。所以 ld-linux 又叫“程序解释器（interpreter）”——它本身也是个 ELF 可执行文件。
4. PT_GNU_* 前缀：GNU 的私有扩展
ELF 标准只规定了 PHDR/LOAD/DYNAMIC/INTERP/NOTE 这几种基础段类型；PT_GNU_STACK、PT_GNU_RELRO、PT_GNU_EH_FRAME 是 GNU 工具链自己加的扩展（Standard 里没有，各家工具链可以定义自己的，用 vendor 名做前缀）。
使用readelf工具查看程序头表：
1 | |
详讲
表项结构：
Type —— 段类型（这表项是干嘛的）
| 类型 | 作用 | 大白话 |
|---|---|---|
| PT_PHDR | 描述程序头表自己 | 装箱单的第一条是“本清单放在哪” |
| PT_LOAD | 要装载进内存的段 | “这一整箱要搬进新家”，唯一真正占内存的类型 |
| PT_DYNAMIC | 动态链接信息 | 动态连接器的“工作指引”，指向 .dynamic 节 |
| PT_INTERP | 指定动态链接器路径 | “开工前先去接这个人”（ld-linux） |
| PT_NOTE | 辅助信息 | 附注：构建 ID、ABI 标记等（纠错：材料写成 PT_NODE，应为 PT_NOTE） |
| PT_GNU_EH_FRAME | 异常栈回溯表位置 | 程序崩溃时还原“调用链”用的索引 |
| PT_GNU_STACK | 声明栈的权限 | 重点看它有没有 X（后面安全拓展细讲） |
| PT_GNU_RELRO | 重定位后改只读的区域 | 动态链接收尾后“封条贴上、不许再改”的内存范围 |
Offset / VirtAddr / PhysAddr：段从文件的第几字节来（Offset）、装到内存虚拟地址哪（VirtAddr）、物理地址哪（PhysAddr，现代通用系统上内核自己安排，通常与 VirtAddr 相同地写着，程序运行根本用不到它——所以这两列永远一样，不用纠结）。
FileSiz / MemSiz：这一段在文件里占多少字节、在内存里占多少字节。两者为什么可能不等？因为 .bss——文件里没实体、内存里要清零的那截。这就是之前“NOBITS 只记账”在段层面的镜像：MemSiz ≥ FileSiz，多出来的部分由加载器负责清零。
Flags —— 段权限：R（PF_R 可读）、W（PF_W 可写）、X（PF_X 可执行）的组合。PF_MASKPROC 是留给处理器厂商的私有标记位，x86 上见不到
Align：对齐要求——段的起始地址和长度必须满足的对齐约束，LOAD 段是 0x200000（2MB，配合页粒度），NOTE 是 4 字节。
九个段
1 | |
① PHDR（offset 0x40，大小 0x1f8）：0x1f8 = 504 字节 = 9 项 × 每项 56 字节，而上节 ELF 头里 e_phnum=9、e_phentsize=56。
② INTERP（大小 0x1c = 28 字节）：/lib64/ld-linux-x86-64.so.2 数一数正好 27 个字符，加结尾 '\0' 一个字节 = 28。
③ LOAD R-E（0x400000 起，FileSiz = MemSiz = 0x7b4）：第一箱，可读可执行。注意它的 offset 是 0——从文件第 0 字节开始整箱搬，意味着 ELF 头、程序头表本身也会被映射进内存。FileSiz = MemSiz 说明这箱全是“有实体”的内容，不需要内存补零。
④ LOAD RW（0x600e10 起，FileSiz 0x238，MemSiz 0x248）：第二箱，可读可写。MemSiz 比 FileSiz 大 0x10 = 16 字节——这就是 .bss：我们那两个未初始化变量（g_uninitVar、s_uninitVar）连同对齐填充，只存在于内存、文件里没有。上一节 COMMON 符号了结了“为什么只有 4 字节”，不管 .bss 在目标文件里怎么记账，最终链接后它一律体现为 MemSiz > FileSiz。
⑤ DYNAMIC（0x600e28）：指向 .dynamic 节——动态连接器的工作清单（依赖哪些库、要重定位哪些符号），等材料讲到动态链接时展开。
⑥ NOTE：附注信息，主要是 build-id（构建唯一指纹，调试符号服务器靠它匹配符号）和 ABI 版本标记。
⑦ GNU_EH_FRAME：指向 .eh_frame_hdr。EH = Exception Handling，崩溃或抛异常时按它“逐层倒查函数调用链”。调试器 backtrace、崩溃日志里的调用栈，底层靠它。
⑧ GNU_STACK（全 0，权限 RW）：这是个空段——不占文件不占内存，纯粹是一张“声明”：我的栈要 RW 权限。注意 Flags 里没有 E。这张声明不是摆设，含义重大，放拓展里讲（NX）。
⑨ GNU_RELRO（R 权限，范围 0x600e10 起 0x1f0 字节）：声明“动态链接做完重定位后，把这一片改成只读”。对照映射表第 08 行：它覆盖 .init_array .fini_array .jcr .dynamic .got——注意里面没有 .got.plt。
顺带一个拓展：入口点 0x400430 并不是 main 的地址。它是 glibc 启动代码 _start 的地址——真正流程是内核把控制权交给 _start，_start 设置好环境后调 __libc_start_main，由它去调用你的 main。所以“程序入口”和“写的第一个函数”之间隔着一层运行时启动代码。
节 → 段映射
具有相同属性的 Section 会被链接器归类到一个 Segment 中。
- 00：空。PHDR 段对应“程序头表自己”，不算节。
- 01：
.interp——独占，连接器路径字符串。 - 02（LOAD R-E 大箱）：
.interp（搬进来一起映射省事）、.note.ABI-tag/.note.gnu.build-id（附注）、.gnu.hash/.dynsym/.dynstr/.gnu.version/.gnu.version_r（动态符号体系：运行时符号的哈希索引、动态符号表、动态字符串表、版本信息）、.rela.dyn/.rela.plt（运行时重定位表：上一节 SHT_RELA 的动态版兄弟，分别管数据重定位和 PLT 函数重定位）、.init/.fini（进程启动/退出时执行的初始化/收尾代码）、.plt/.plt.got（过程链接表，调用动态库函数的中转站）、.text（我们的代码）、.fini、.rodata、.eh_frame_hdr/.eh_frame。 - 03（LOAD RW 大箱）：
.init_array/.fini_array（启动/退出时要逐个调用的函数指针数组，全局对象构造析构靠它）、.jcr（Java/C++ 兼容注册，现代基本是空壳）、.dynamic（动态链接信息本体）、.got/.got.plt（全局偏移表，存“外部数据/函数的真实地址”的跳板表）、.data、.bss。 - 04：
.dynamic——DYNAMIC 段精确指向这一个节。 - 05：两个 note 节。
- 06：
.eh_frame_hdr。 - 07：空——GNU_STACK 是纯声明。
- 08：RELRO 封条范围：
.init_array .fini_array .jcr .dynamic .got——没有 .got.plt。
